系统组件！气体灭火系统各组件的名称及主要功能

气体灭火系统是四大固定式灭火系统之一，应用广泛，灭火效率高、灭火速度快、保护对象无无损等优点；气体灭火系统一般以灭火介质命名，比较常用的有二氧化碳灭火系统、七氟丙烷灭火系统和IG541灭火系统。近几年真题考查的分值在逐步提升，主要考查系统组成、工作原理、组件名称、故障分析以及联动。下面以IG541灭火系统为例来讲解气体灭火系统原理。

一、IG541灭火系统组成

由灭火剂瓶组、驱动气体瓶组（可选）、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

与高压二氧化碳灭火系统、内储压七氟丙烷灭火系统有区别的地方是：高压二氧化碳灭火系统、内储压七氟丙烷灭火系统无减压装置。

二、工作原理

发生火灾→火灾探测器报警→气体灭火控制器→延迟30s→打开驱动气体容器阀→打开选择阀，同时开启灭火剂瓶组容器阀→气体汇集集流管通过选择阀喷放到各防护区，同时气体释放灯亮。

三、联动控制设计

1.有人工作的防护区：气体灭火控制器在接收到满足联动逻辑关系的 联动触发信号后，应启动设置在该防护区内的火灾声光警报器，在接收到第二个联动触发信号后，应发出联动控制信号。联动控制信号应包括下列内容：
1）关闭防护区域的送（排）风机及送（排）风阀门；
2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；
3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗；
4）启动气体灭火装置、泡沫灭火装置，气体灭火控制器、泡沫灭火控制器，可设定不大于 30s 的延迟喷射时间。

2.平时无人工作的防护区：可设置为无延迟的喷射，应在接收到满足联动逻辑关系的 联动触发信号后除启动气体灭火装置外的联动控制；在接收到第二个联动触发信号后，应启动气体灭火装置。

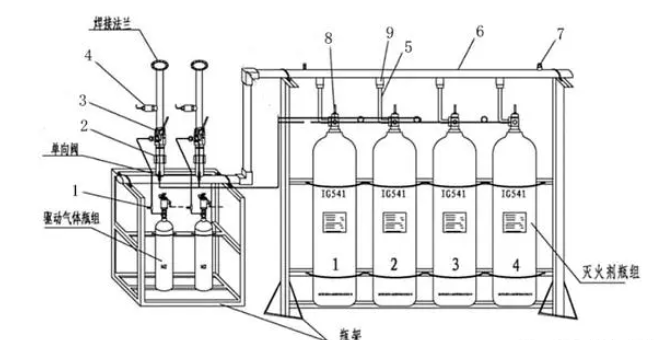

四、系统各组件的名称及主要功能

1.低泄高封阀，主要功能：排除由于气源泄漏而积聚在启动管路内的气体，防止系统误动作。

2.减压装置，主要功能：将灭火剂瓶组释放的高压气体压力减压到工程设计值。

3.选择阀，主要功能：控制灭火剂到相应的保护区。

4.信号反馈装置（压力讯号器或流量讯号器），主要功能：将灭火剂释放的压力或流量信号转换为电信号，并反馈到控制中心。

5.高压软管，主要功能：用于瓶头阀与灭火剂管道单向阀的连接，减震。

6.集流管，主要功能：将多个灭火剂瓶组的灭火剂汇集在一起，再分配到各防护区。

7.安全阀（安全泄放装置）：防止灭火剂管道非正常受压时爆炸。

8.容器阀，主要功能：封存、释放、充装、超压泄放。

9.液流单向阀，主要功能：防止灭火剂从集流管向灭火剂瓶组返流。
